1. Működési elv

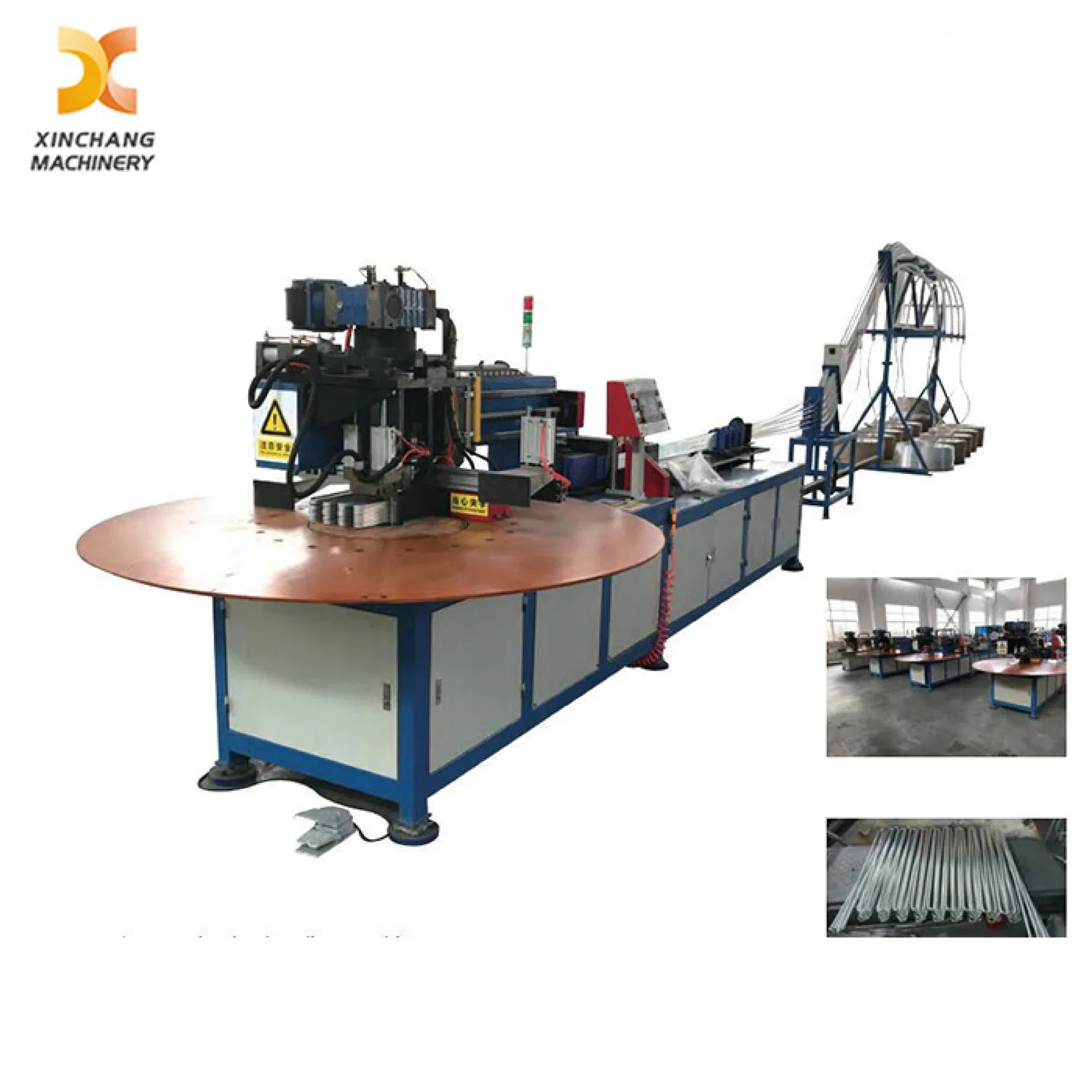

1.1 A teljesen automatikus hajtűhajlító gép főként tekercstöltőből, kiegyenesítőből, első adagolóeszközből, vágóeszközből, második adagolóeszközből, hajlítóeszközből és forgóasztalból, gépvázból, vezérlőrendszerből stb. áll. Minden műveletet hidraulikus rendszer és szervomotorok, valamint PLC vezérlés hajtanak végre. A hajlítógépet az Európából importált ilyen típusú gépekre tervezték, a műveletek lépései és folyamatai megegyeznek velük. Időközben azt is javítottuk, hogy ésszerűbb legyen. Összehasonlítva a Heima hajlítógépet, amely egy másik cég hajlítógép márkája, a Heima hajlítógép műveletei és folyamata nagyon nem ésszerű, javítani kell. Az ésszerűtlen két ponton a következő:
Először is, a szerkezet hajlító kerekei nem ésszerűek. Mint tudjuk, a ferde bordás elpárologtatók csősorainak osztása kicsi, a teljesen automata hajtűhajlítónak pedig 8 db csövet kell egyszer meghajlítania, tehát, A hajlító kerekeknek vékonynak és hosszúnak kell lenniük, ezért rossz a merevsége. Így, ha a kerekek felső és alsó vége nincs összekötő lemezzel megerősítve, a 8 db cső hajlítási profilja nem lesz azonos, az R formálás és a szögek sem lesznek azonosak. Ezért a hajlítás minősége nem biztosítható.
Másodszor, a vágóállomás elrendezése nem ésszerű. Etetés után kell rendezni, és hozzá kell adni a másodlagos etetést, így amennyire lehet előre tud etetni, hogy az utolsó etetési időt minél jobban menjen előre, hogy ne legyen kaparás. Tehát időt takarít meg, munkát takarít meg, anyagot takarít meg.
1.2-es működési folyamat következik, A tekercscsövek behelyezéséhez a rakodóba, és a végeit az első adagolóhoz kell vinni, nyomja meg az indítógombot, az első adagoló a vágóeszközön keresztül a második adagolóba hajtja a csöveket. Ebben a pillanatban az első adagoló leállítja a munkát és visszamegy, a második adagoló elkezd dolgozni, hogy a csöveket hajlító kerekekre küldje, a csöveket levágják, amikor elérik a kívánt (beállított) hosszt, és addig folytatják a munkát, amíg véget nem ér. Ha újra megnyomja a start gombot, a tekercshajlító gép megismétli a fenti folyamatot.
2. A gép funkciói:
2.1 Ez a gép 10 db csövet képes egyszer meghajlítani
2.2 Hidraulikus hajtás, kivéve a másodlagos adagolást, amely szervohajtás.
2.3 A vezérlőrendszer PLC-t és érintőképernyős HMI-t használ.
3. Minőség:
3.1 Az R hajlítás nem lehet nyilvánvaló zúzódás vagy karc,
3.2 hajlítás után laposnak kell lennie.
3,3 hajlítási méret max. 1000mm, min.180mm
3.4 forgó munkaasztallal, golyós csavarral ellátott szervomotorral táplálva
4. Főbb paraméterek
| power |
8KW |
| power input |
380V/50HZ three phase four cables |
| compressed air input |
0.5-0.9MPa |
| Overall |
18M by 2.5M |
| Efficiency |
8-12 sec each bending |
| worker needs |
1 |
