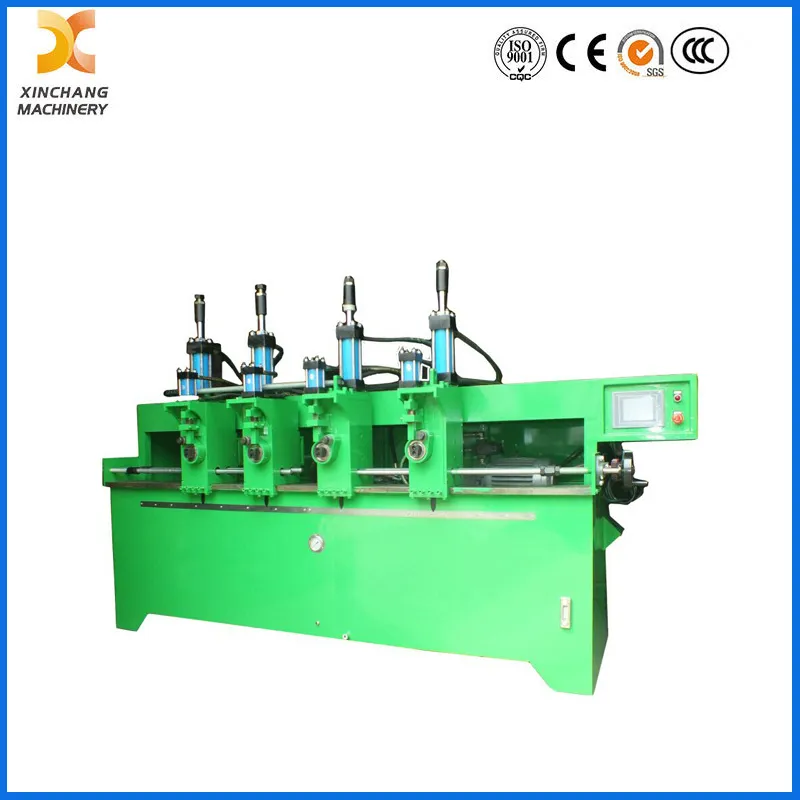

A legújabb technológiájú téglalap tekercselő tekercselő huzalhajlító gép
1. Alkalmazási kör:
Alkatrész specifikáció
Különféle téglalap alakú huzalokhoz alkalmas
Huzal átmérő: 2-6mm
A töréspont a hosszú élek közepén van.
2.A gép használati feszültsége és Hz
220V és 50HZ, rugalmas teljesítménykonfigurációval, amely különbözik a többitől, és a releváns paraméterek igény szerint testreszabhatók.
3. Gép tűrése: ±0,5 mm
4. A gép leírása:
Professzionális ipari speciális gépként érintőképernyővel és PLC vezérlésű rendszerrel van felszerelve, egyengető és vágóeszközzel integrálva.
Támogatja a teljes folyamatot a tekercs adagolásától, az egyengetéstől, az egyhuzal hajlításától az egyedi elővágásig.
A kiváló minőségű, precíz teljesítményű és egyszerű kezelhetőséget biztosító automata típusú berendezést hidraulikus hengerek hajtják a stabil mozgás érdekében.
5. Munkafolyamat:
Helyezze fel a tekercshuzalokat a tekercsbetöltőre, hajtsa végre a letekercselést, egyengetést, hajlítást, elővágást egymás után a késztermék feldolgozásának befejezéséhez.
6.Fő paraméterek
Hidraulikus motor: 5,5 LE-4KW
Szervo motor: 3LE-2kw
Olajszivattyú: PV2R1-25-210
Gépszerkezet: Függőleges típus
| Item NO. |
Part name |
Brand |
Origin |
Qty |
Model |
| 1 |
Hydraulic cylinder |
Yifang |
China |
2pcs |
|
| 2 |
Servo motor |
Dongyuan |
Taiwan |
1 |
JSMA-MB20ABK01 |
| 3 |
Transformer |
Tianzheng |
China |
1 |
2kw |
| 2 |
Oil pump |
Kaisi |
China |
1pcs |
PV2R1-25-210 |
| 3 |
Hydraulic motor |
Sanye |
China |
1pcs |
4kw |
| 4 |
Solinoid valves |
Shentian |
China |
2pcs |
DG03-3C6(3C2)
AC 220V |
| 5 |
Relay |
IDEC |
Japan |
8pcs |
AC-24V |
| 6 |
Spill valves |
Daqing |
Taiwan of China |
1pcs |
RV-04 |
| 7 |
Touch screen |
Xiankong |
China |
1 |
7inchs |
| 8 |
PLC |
Dongyuan |
Taiwan of China |
1 |
TP03-30MR |
